ガスバリア性
ガスバリア性
ニチゴーGポリマー™のガスバリア性能
ニチゴーGポリマー™は低結晶性でありながら高い水素結合力を有するため従来のPVOHよりも優れたガスバリア性能を発揮します。
酸素バリア性
ニチゴーGポリマー™は、一般的に酸素バリア材として使用されているエチレンビニルアルコール（EVOH）よりも、ドライ条件下で 30-600倍 酸素バリア性に優れています。
| 樹脂種 | cc 20μm/m2 day atm | ニチゴーGポリマー™ を1とすると |
| ニチゴーGポリマー™ BVE8049Q | 0.0023 | 1 |
| 完全ケン化PVOH | 0.005 | 2 |
| EVOH 29mol% | 0.07 | 30 |
| EVOH 44mol% | 1.3 | 600 |
| ナイロン6 | 76 | 35,000 |
| ポリプロピレン | 3900 | 1,700,000 |
サンプル：溶液コーティングフィルム（ナイロン6，ポリプロピレンは単層フィルム使用）
測定条件：20℃, Dry
水素ガスバリア性
ニチゴーGポリマー™は、熱可塑性樹脂の中でもっとも高い水素ガスバリア性を示します
| 樹脂種 | cc 20μm/m2 day atm |
| ニチゴーGポリマー™ BVE8049Q | <3 |
| EVOH 29mol% | 26 |
| EVOH 44mol% | 440 |
| ナイロン 66 | 900 |
| ナイロン 11 | 5,600 |
サンプル：単層フィルム
測定条件：Dry
ニチゴーGポリマー™, EVOH：41℃
ナイロン樹脂：室温
炭酸ガスバリア性
ニチゴーGポリマー™は、炭酸ガスに対しても高いバリア性を示します。
| 樹脂種 | cc 20μm/m2 day atm | ニチゴーGポリマー™ を1とすると |
| ニチゴーGポリマー™ BVE8049Q | 0.0058 | 1 |
| 完全ケン化PVOH | 0.0068 | 1.2 |
| EVOH 32mol% | 1.3 | 224 |
サンプル：2軸延伸フィルム
測定条件：20℃, Dry

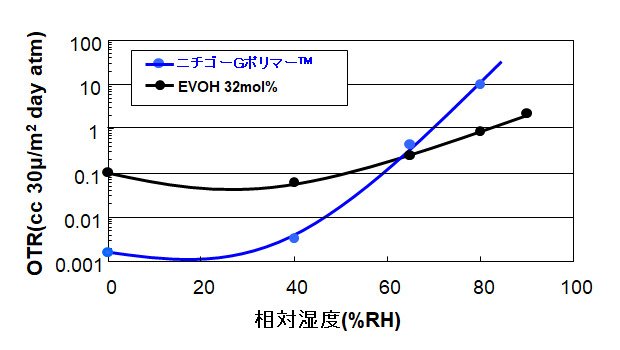

湿度依存性
ニチゴーGポリマー™のガスバリア性は湿度依存性があります。
サンプル：多層フィルム PP/tie/ニチゴーGポリマー™ BVE8049P（又はEVOH）/tie/PP
測定条件：23℃

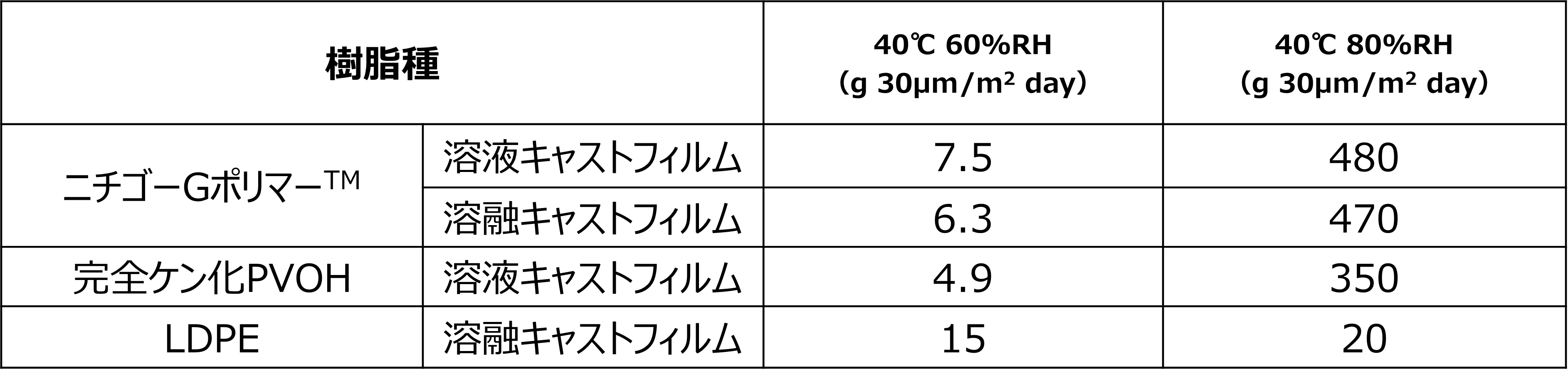

透湿性
ニチゴーGポリマー™：BVE8049Q（溶融キャストフィルムはBVE8049P）
測定方法：カップ法
サンプル：30μ単層フィルム
